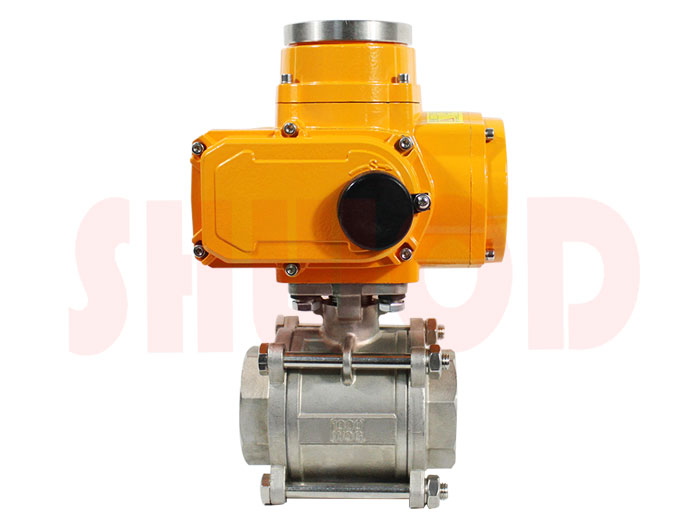

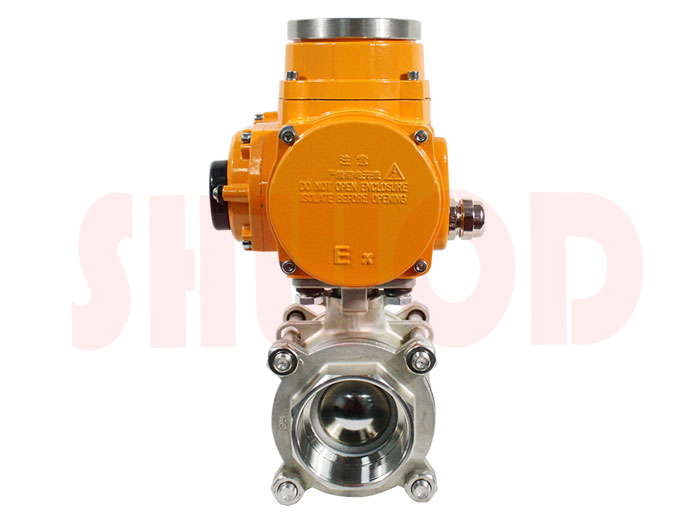

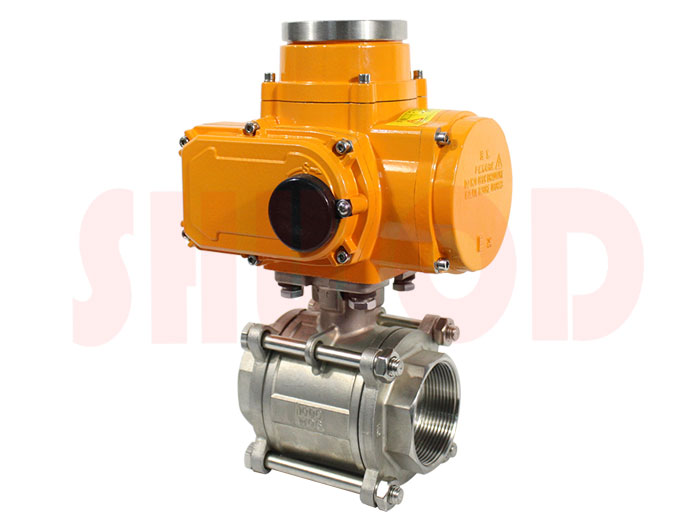

蜜桃福利导航絲扣球閥
來源：上海蜜桃网站在线播放閥門科技有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 點擊量：2925
品牌：上海蜜桃网站在线播放
驅動能源: 蜜桃福利导航執行器
型號: Q911F
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 蜜桃福利导航執行器
型號: Q911F
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
蜜桃福利导航絲扣球閥采用一體化結構，與SQ蜜桃福利导航執行機構相配，輸入(4-20mADC,0-10VDC或1 -5V)信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。目前該蜜桃福利导航球閥廣泛應用於食品、環保、輕工、石油、 造紙、化工、教學和科研設備，電力等行業的工業自動化控製係統中。
【性能特點】
蜜桃福利导航絲扣球閥及對焊連接球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕鬆、閥杆采用有倒密封的下裝式結構，閥腔異常升溫時，閥杆才不會被衝擊。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。
【設計特點】
1、功能強，體積小，輕便宜人，結構緊湊，結構簡單。
2、性能可靠，強度高，應用廣泛，經濟適用。
3、流通性好，啟閉力矩小，運動穩定，安裝方便。
4、開啟靈活，工作穩定，操作方便，省力節能。
【產品參數】
| 公稱通徑DN(mm) | DN50~ DN500 | ||||||||
| 公稱壓力 | PN1.6/2.5/6.4MPa | ||||||||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||||
| 零件名稱 | 閥體、閥蓋 | WCB | CF8(304) | CF8(316) | WCB | CF8(304) | CF8(316) | ||
| 球體、閥杆 | 2Cr13 | 304 | 316 | 2Cr13 | 304 | 316 | |||
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 | ||
| 適用溫度 | -29℃~18℃(增強聚四氟乙烯)、-29℃~300℃(對位聚苯) | ||||||||

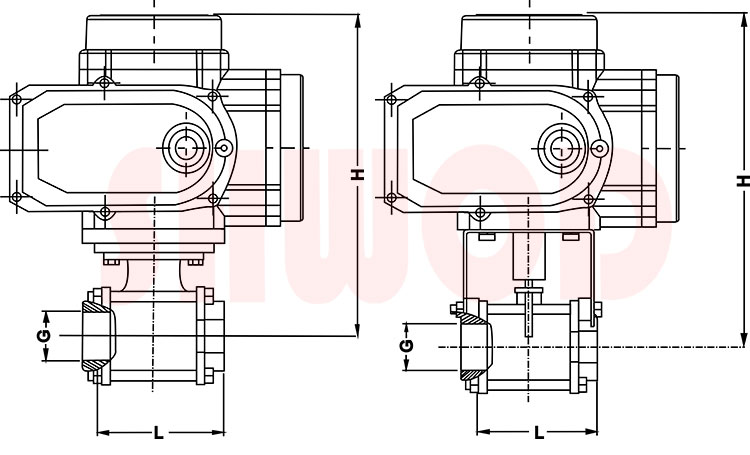

【外形尺寸】
| 規格 | 配置 | H | L | |
| mm | in | |||
| DN20 | 3/4” | SQ-05 | 196 | 85 |
| DN25 | 1” | 200 | 90 | |
| DN32 | 1 1/4” | 210 | 112 | |
| DN40 | 1 1/2” | SQ-10 | 231 | 120 |
| DN50 | 2” | 252 | 145 | |
| DN65 | 2 1/2” | SQ-20 | 261 | 170 |
| DN80 | 3” | 332 | 200 | |
| DN100 | 4” | SQ-60 | 387 | 263 |
【免支架型外形尺寸】
| 規格 | 配置 | H | L | |
| mm | in | |||
| DN20 | 3/4” | SQ-05 | 184 | 85 |
| DN25 | 1” | 193 | 90 | |
| DN32 | 1 1/4” | 198 | 112 | |
| DN40 | 1 1/2” | SQ-10 | 206 | 120 |
| DN50 | 2” | 234 | 145 | |
| DN65 | 2 1/2” | SQ-20 | 256 | 170 |
| DN80 | 3” | 304 | 200 | |
【友情提示】上海蜜桃网站在线播放自動化儀表有限公司專業生產銷售各類蜜桃福利导航蝶閥、蜜桃福利导航球閥、蜜桃福利导航閘閥等蜜桃福利导航閥門、蜜桃福利导航執行器、蜜桃视频黄片執行器、蜜桃视频黄片閥門、氣動閥門，上海蜜桃网站在线播放秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的蜜桃福利导航絲扣球閥產品，歡迎前來谘詢報價。
