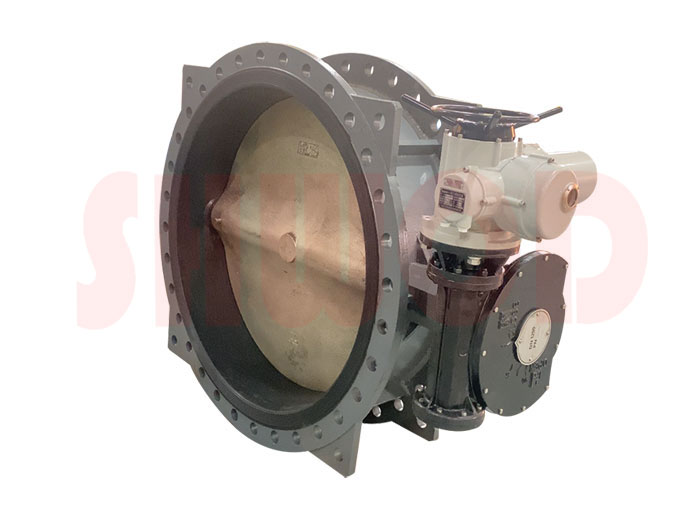

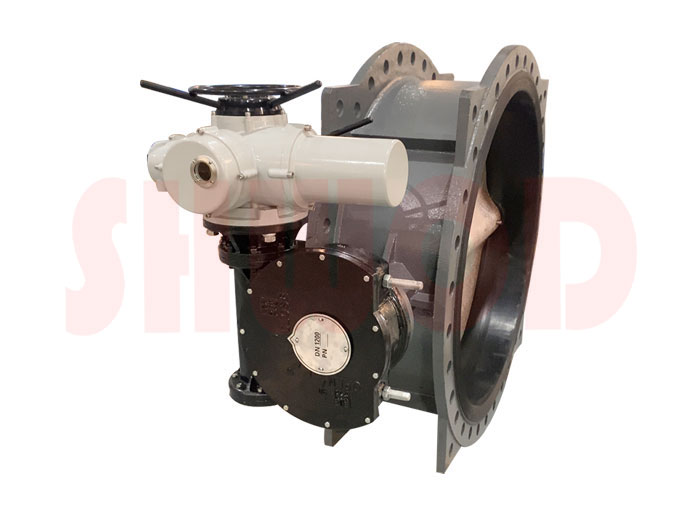

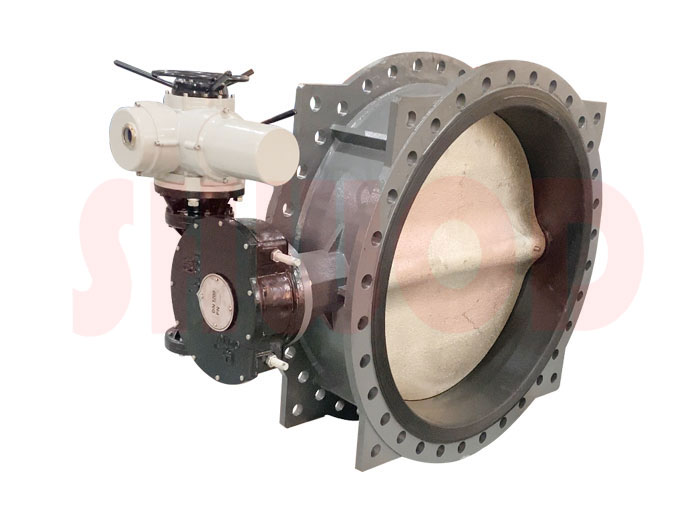

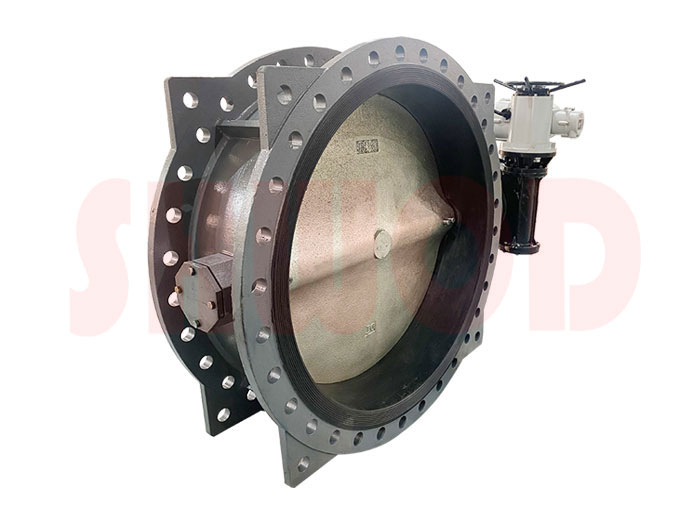

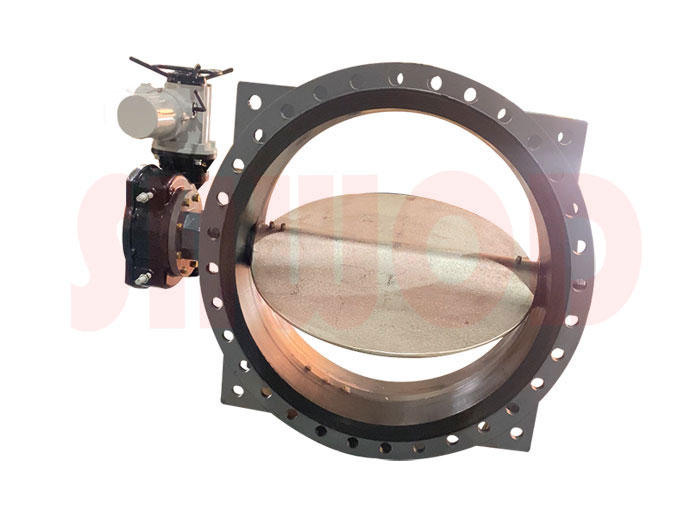

大口徑蜜桃福利导航法蘭蝶閥
來源：上海蜜桃网站在线播放自動化儀表有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 點擊量：1203
品牌：上海蜜桃网站在线播放
驅動能源: 蜜桃福利导航執行器
型號: D971F
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 蜜桃福利导航執行器
型號: D971F
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
DN1200大口徑蜜桃福利导航法蘭蝶閥適用於溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
【性能特點】
1、該蜜桃福利导航蝶閥設計新穎、合理、結構獨特、重量輕、啟閉迅速。
2、操作矩小、操作方便、省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封件能可靠能雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
| 公稱通徑DN(mm) | DN50~DN1200 | ||
| 公稱壓力 | PN1.0MPa | PN1.6MPa | |
| 試驗壓力 | 強度試驗 | PN1.5MPa | PN1.6MPa |
| 密封試驗 | PN1.1MPa | PN1.76MPa | |
| 主要零件 | 閥體 | 球墨鑄鐵、鑄鋼、不鏽鋼 | |
| 球體 | 灰鑄鐵、球墨鑄鐵、鍛鋼、不鏽鋼及特殊材質 | ||
| 閥杆 | 碳鋼、不鏽鋼 | ||
| 密封圈 | 橡膠、聚四氟乙烯、三元乙丙 | ||
| 填料 | 四氟、柔性石墨 | ||
| 適用工況 | 適用介質 | 水、空氣、油 | |
| 適用溫度 | ≦110℃ | ||
| 規格 | 配置 | ΦD1 | L | H2 | H1 | N-Φ | |||||
| mm | in | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||||
| DN50 | 2” | SQ-05 | 125 | 180 | 261 | 70 | 4-Φ18 | ||||
| DN65 | 2 1/2” | 145 | 112 | 285 | 78 | 4-Φ18 | |||||
| DN80 | 3” | 160 | 114 | 282 | 87 | 4-Φ18 | 4-Φ18 | ||||
| DN100 | 4” | SQ-10 | 180 | 127 | 324 | 105 | 8-Φ18 | ||||
| DN125 | 5” | 210 | 140 | 344 | 120 | 8-Φ18 | |||||
| DN150 | 6” | SQ-20 | 240 | 140 | 388 | 134 | 8-Φ22 | ||||
| DN200 | 8” | 295 | 152 | 418 | 163 | 8-Φ22 | 12-Φ22 | ||||
| DN250 | 10” | SQ-60 | 350 | 355 | 165 | 471 | 202 | 12-Φ22 | 12-Φ26 | ||
| DN300 | 12” | SQ-100 | 400 | 410 | 178 | 535 | 230 | 12-Φ22 | 12-Φ26 | ||
| DN350 | 14” | 460 | 470 | 190 | 583 | 245 | 16-Φ22 | 16-Φ26 | |||
| DN400 | 16” | SQ-200 | 515 | 525 | 216 | 632 | 305 | 16-Φ28 | 16-Φ31 | ||
| DN450 | 18” | 565 | 585 | 222 | 655 | 345 | 20-Φ28 | 20-Φ31 | |||
| DN500 | 20” | 620 | 650 | 229 | 687 | 375 | 20-Φ28 | 20-Φ34 | |||

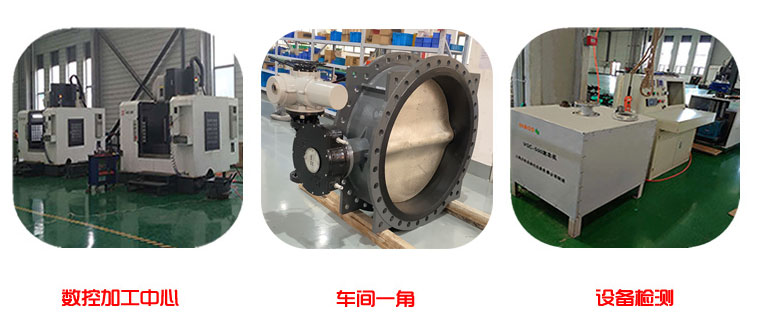

【企業資質】
